歐式箱變
預裝式變電站
適用范圍：
適用于城市公共配電、工礦企業、建筑、住宅、山區、賓館、公園及工地施工等場所，作為配電系統中接受和分配電能之用。
產品詳情
YB系列預裝式變電站是將高壓電器設備，變壓器、低壓電氣設備等組合成緊湊型成套配電裝置，用于城市公共配電、工礦企業、建筑、住宅、山區、賓館、公園及工地施工等場所，作為配電系統中接受和分配電能之用。
具有成套性強，體積小，結構緊湊、運行安全可靠、維護方便、以及可移動等特點，可實現環網型和終端型供電方式。本產品符合GB/T17467-2010《高壓/低壓預裝式變電站》標準要求。
二、環境條件：
1、環境溫度：最高溫度+40℃，最低溫度-25℃；24小時周期內平均溫度不超過+35℃。
2、環境濕度：日平均不大于95%，月平均值不大于90%；
3、海拔高度：1000米以下；
4、抗地震度；地震水平加速度不大于0.4m/s2，垂直加速度不大于0.2m/s2；
5、水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
6、周圍空氣應不含腐蝕性或可燃氣體、水蒸氣等明顯污染；
7、無嚴重污穢及經常性劇烈振動的場所；
在超過正常環境條件下使用時，由用戶和制造廠協商。

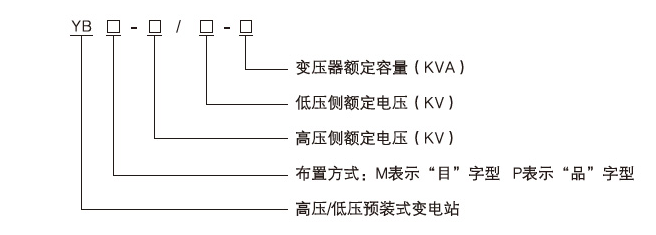

三、型號及含義
高壓側
預裝式變電站高壓側一般采用負荷開關-熔斷器組合電器保護、熔斷器任一相熔斷后，三相聯動脫扣；負荷開關有壓氣式、真空、六氟化硫等可選，可配電動操作機構，實現自動化升級；熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大。對于800KVA以上的變壓器，也可采用真空斷路器保護。
低壓側
低壓側可選用GGD、GCK、MNS、GCS等開關柜作為輸出單元，低壓側主開關采用萬能式或智能型斷路器，出線開關選用新型塑殼式開關，具有體積小、飛弧短、出線靈活；智能型自動跟蹤無功補償控制裝置，有接觸器和無觸點兩種投切方式供用戶選擇。
變壓器
變壓器選用低損耗、油浸式、全密封S9、S10、S11系列變壓器，也可選用樹脂絕緣干式變壓器。
1、預裝式變電站由高壓室、變壓器室和低壓室組成，可布置成目子型或品字型；
2、具有終端，環網或雙電源供電方式；
3、可做成單臺或雙臺變壓器的供電方案；
4、可選擇油浸電力變壓器和干式電力變壓器；
5、“五防”閉鎖功能齊全，操作維護方便，運行安全可靠。
6、外殼材料為不銹鋼、鋁合金、冷軋板、復合板、非金屬材料或兩者的組合等。具有牢固、隔熱通風、防塵、防潮、耐老化、阻燃、維護方便等特點。
7、箱體頂蓋設計為雙層結構，夾層間充滿泡沫塑料，具有良好的隔熱作用。高、低壓室在其內部設計獨立的頂板，變壓器室內設有防凝露及自動溫控監視、加熱、降溫裝置。
8、箱體采用自然通風，也可加強迫通風設備。門板及側板外側對應百葉窗的位置上裝有防塵裝置。
9、變電站保護性能完善，操作方便，高低壓計量可選擇，可根據用戶要求配備自動無功補償裝置。
10、體積小、重量輕、外形美觀與環境協調
11、高壓環網柜內可裝配自動化終端（RTU）實現短路級單相接地故障的可高檢測，具備“四遙”功能，便于配網自動化升級。

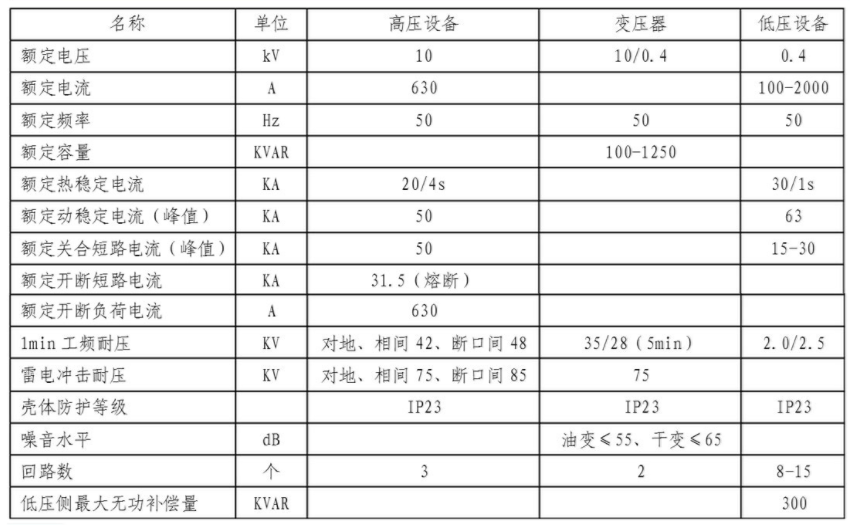

五、主要技術參數
1、型號、容量、數量、顏色及外形尺寸要求、外殼材料。
2、變壓器的型號、性能、聯結組別、分接范圍及阻抗要求。
3、高低壓測一次接線方案、元器件型號、規格和要求。
4、電力智能化管理或物業管理對箱式變電站的入網配置要求。
5、使用環境要求。
