GGD低壓固定式開關柜
固定式開關柜
適用范圍：
適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。
產品詳情
GGD交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。
GGD交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251.1-2005《低壓成套開關設備》等標準。
二、環境條件
1、周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于35℃。
2、大氣條件：空氣清潔，相對濕度在最高溫度+40℃時不超過50﹪；在較低溫度時允許有較高的相對濕度，例如20℃時為90﹪，但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露。
3、海拔高度不超過2000米。
4、裝置安裝時與垂直的傾斜度不超過5%，且整組柜子排列相對平整。
5、裝置應安裝在無劇烈震動和沖擊以及無腐蝕性物質的場所。
6、本裝置適應于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。
7、如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。

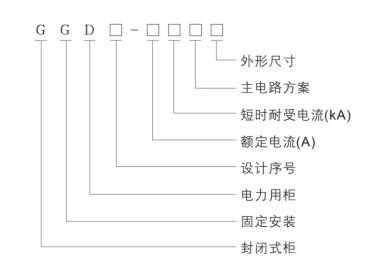

三、型號及含義
四、結構特征：
GGD型交流低壓配電柜的柜體采用通用柜的形式，柜架用8MF冷彎型鋼局部焊接組裝而成，柜架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高，可以使工廠實現預生產，既縮短了生產周期，也提高了工作效率。
GGD型設計充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升。通過上端的槽孑L排出，而冷風不斷地由下端的槽孔補充進柜，使密封的柜俸自下而上形成一個自然通風道，達到散熱目的。
GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸使整柜美觀大方，面目一新。
柜門用轉軸式活動鉸鏈與柜架相連，安裝、拆卸方便，門的折邊處均嵌有一根山型橡塑條，關門時與柜架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。
裝有電器元件的儀表門有多股軟銅線與柜架相連，整柜構成完整的接地保護電路。
柜體面漆選用塑粉高壓靜電噴涂，附著力強，質感好。整柜呈啞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。
柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

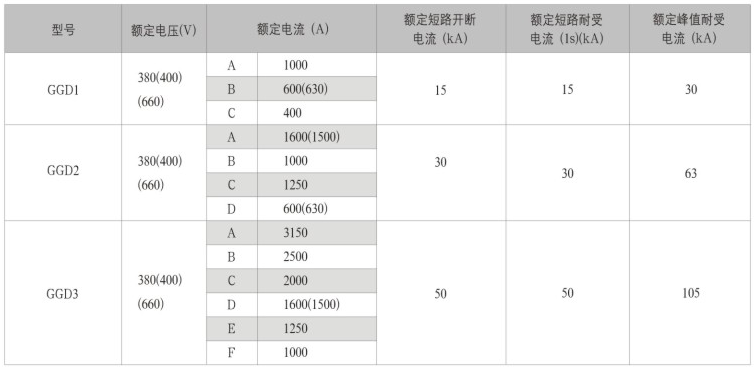

柜體的防護等級為IP30，用戶也可根據使用環境要求在IP20~IP40之間選擇。五、主要技術參數
1.主回路方案圖或主回路系統圖；
2.控制回路電氣原理圖，端子排列圖；
?? 3.開關設備布置平面圖；
? 4.柜體顏色（如無要求按公司標準）；
? 5.柜內元件清單（包括元器件名稱、規格型號及數量）；
? 6.所需備品備件清單；
? 7.如有特殊要求請附詳細說明。
